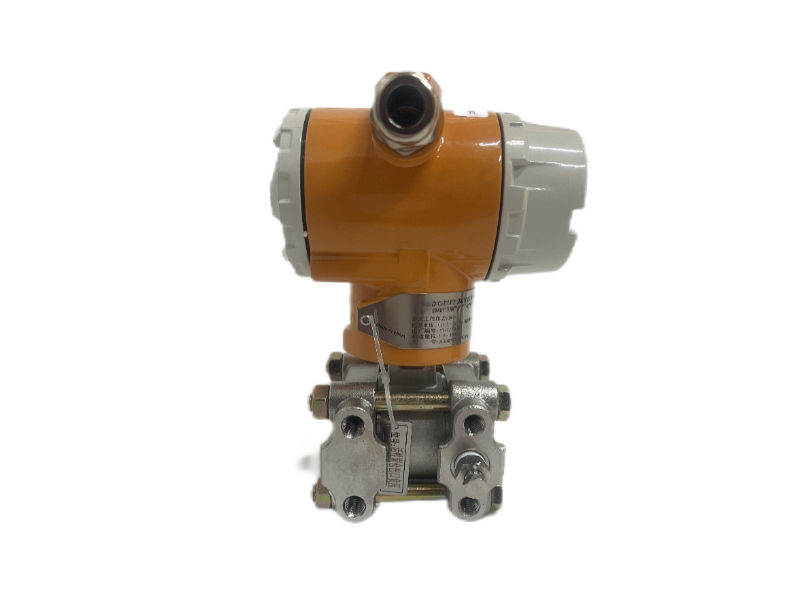

3151 系列智能压力变送器作为一种高精度智能型的现场压力参数的检测仪表，可以用来测量各种

介质在液体，气体和蒸汽状态下的差压、压力，液位等参数，与节流装置配合还可以测量流体的流量参数， 并将被测的压力参数转换成 4-20mA 标准电信号输出，该输出可作为指示、记录和各种控制、调节系统 的输入信号，变送器同时采用 HART 协议传输数字信号，具有与手操器或上位机进行通讯的功能，变送 器具有输出参数组态功能，能适应不同用户的需要。它可以准确地测量小差压至大差压、低压力至高压力、 液位、真空度和比重。DP/GP 型压力 / 差压变送器配上远传密封装置后，可避免被测介质直接与变送器 的隔离膜片接触，对不能直接进行测量的介质提供了一种可靠的测量方法。

3151 智能液位变送器有平法兰、插入式法兰供用户选用（见选型编码表 )，其尺寸大小为 3 寸和 4 寸，压力额定值为 150 ＃（工作压力 1.9MPa) 和 300#( 工作压力 5.lMPa)。哈氏合金 C 或钽膜片材料 法兰可使用于腐蚀介质之中。

3151 系列智能压力变送器有较高的稳定性能，具有大致相同的外型和重量。变送器内部配置有差 压／温度参数复合传感器，提高了变送器环境温度影响补偿性能，由于该复合传感器与被测介质直接接触， 所以同时可获得与传感器所接触的介质的温度信息。

变送器标准配置有 LCD 液晶显示表，采用多参数循环显示模式工作，也可按需要显示的单一参数 设置成固定显示模式工作。该变送器具有 HART 协议远程通讯功能，在实现差压（压力）测量的同时， 增加了传感器本体与被接触介质的温度检测功能，为用户提供了更多的现场工况信息，有利于用户提高 过程控制的效果。

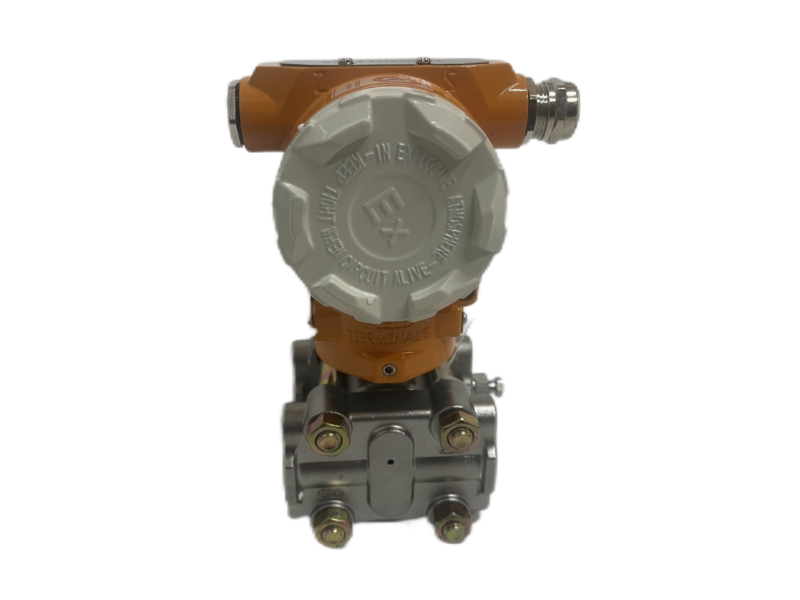

变送器具有防爆和防尘结构，安装 , 使用和调校都方便简单。接线端子和电子线路板放置在变送器 上部的密封电气腔室中，且彼此相互隔离开。所以现场接线时，放大器仍在密封状态下工作。变送器与 被测介质接触部分的零部件，用户可选用 316 不锈钢、哈氏合金 -C（Hastelloy-C）或钽等防腐性材料， 以适应不同的腐蚀性介质的测量。采用表面贴装的电子元件和插拔式设计制造的印制电路板，使故障少， 维修方便，通用性强，减少了备品备件，降低了维修成本。

本产品外形精巧，重量轻，测压接口兼容 3151 普通型智能差压／压力变送器，可全系列替代市场 上广泛使用的 1151、3051、2088 系列模拟式或智能式差压／压力变送器使用。

二、产品特点和工作原理

1、 完整的变送器系列：包括差压、压力、法兰和远传等系列变送器。

2、 完整的测量范围：0-0.05kPa ~ 42MPa。

3、 采用固体、插接式印制线路板。

4、 结构小巧、坚固、抗振。

5、 非接触式就地零点、量程调整和 LCD 液晶显示参数组态按钮、多参数显示。

6、 模块化结构。

7、 阻尼可调。

8、 多种选择、应用灵活。

9、 智能电路。

10、具有抗电磁干扰电路和软件抗干扰设计。

工业领域的性能和特性：

3151 系列智能变送器可准确测量流量液位、表压、绝压、真空度和比重。具有全金属密封的差动 电容压力传感器的 δ 室结构创新设计，使差压（压力）和温度测量实现了重大改进和良好的稳定性。

小巧的设计，一体化接线盒和本机零点和量程调整和 LCD 显示组态按钮，使安装、校验和运行简化。 外壳具有通用符合 IP67 标准防护型及隔爆型两种可供选择。电路板与接线分离成为两个室结构。

大多数型号，都可提供腐蚀性场合所用的 316L  SST 或钽，哈氏合金 C 等防腐性材料。模块化结构和插

拔式线路板有助于故障检修及减少备件库存。

工作原理

被测介质的压力作用于压力、温度复合传感器上的 δ 室的正压端隔离膜片（LT 型液位变送器和带毛 细管的 DP/GP 远传型变送器则是被测压力先经过一次隔离 膜片和充满硅油的全密封的毛细管系统再被 传到 δ 室的隔离膜片）再通过 δ 室中的灌充硅油传递到中心的测量膜片上使其产生相应的位移，测量膜 片是一种预张紧 的弹性元件，其位移与被测介质的压力成正比，***大的位移量约为 0.08mm，测量膜片 的位置变化由它两侧的电容固定极板通过电容量的变化检测出来。使传感器的测量膜片和两固定电容极 板的电容量发生变化。除 AP 型******压力变送器，其测量膜片的另一侧（负压端）是******真空基准点外， 其它品种的测量膜片的负压端与被测差压的低压侧或大气相通。在 δ 室的正压端嵌有高精度的温度传感器， 用于检测传感器本体的温度变化，由于 δ 室的正压端与被测介质直接接触，所以同时可获得与传感器所 接触的介质的温度信息。

在变送器的传感器组件与 CPU 电路板中设置了专门用于存储传感器特征信息的存储器芯片，用于 传感器出厂特征数据的保存实现关键参数冗余保护及便于传感器组件与 CPU 电路板的更换。
