WZPK 铠装热电阻
产品分类：热电阻- 电 话：021-51311309 13671874402
- 邮 箱：sysales8@163.com
产品描述

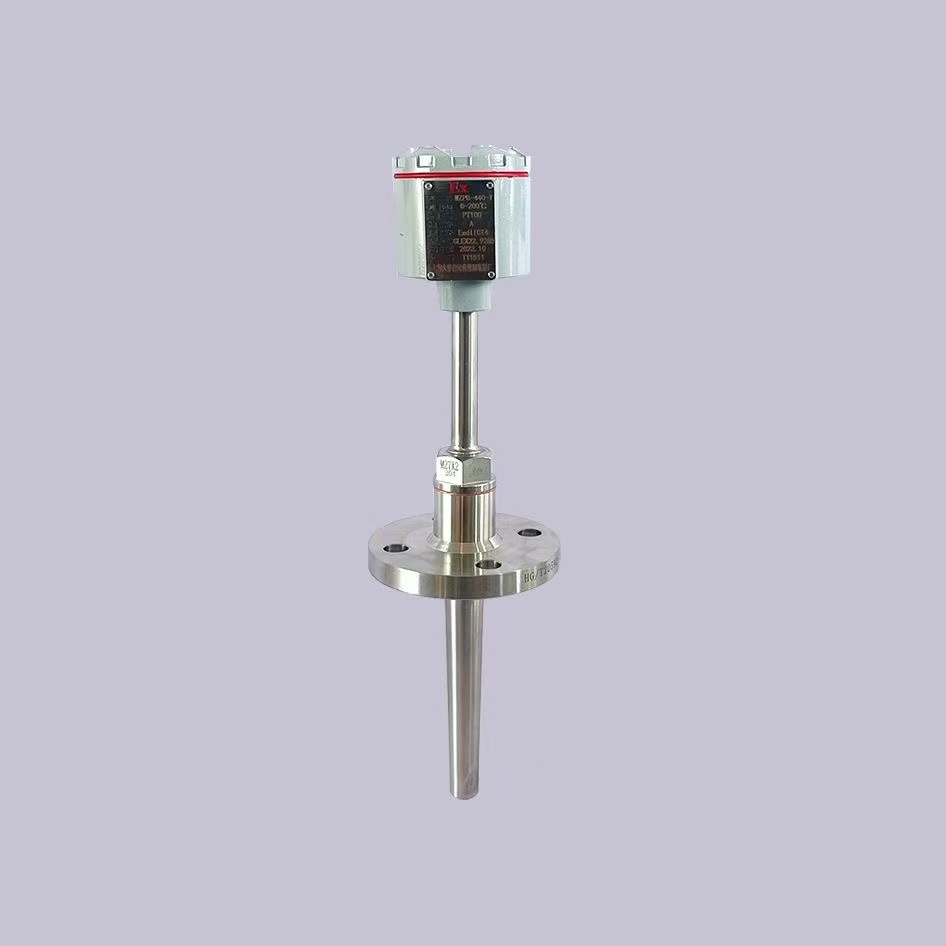

WZPK系列铠装铂电阻（采用引进铂电阻元件）
□产品简介
铠装铂电阻是一种温度传感器，它比装配式铂电阻直径小，易弯曲，抗震性好，适宜安装在装配式铂电阻无法安装的场合，本厂生产的WRPK系列铠装铂电阻采用引进铂电阻测温元件，因此，具有准确，灵敏、热响应时间快、质量稳定、使用寿命长等优点。
铠装铂电阻外保护套管采用不锈钢，内充满高密度氧化物质的绝缘体，因此，它具有很强的抗污染性能和优良的机械强度，适合安装在环境恶劣的场合。
铠装铂电阻可用于测量-200～500℃范围内温度，可直接用铜导线和二次仪表相连接使用。由于它具有良好的电输出特性，可为显示仪、记录仪、调节器，扫描器、数据记录仪以及电脑提供准确的温度变化输入信号，应符合JB/T8622-1997标准。
□工作原理
铠装铂电阻工作原理：在温度作用下铂电阻丝的电阻随之变化而变化。显示仪表将会指示出铂电阻产生的电阻值所对应的温度值。
□型号表示
W | Z | P | K | 规格 | 内容 | |||||
- | 1 | 无固定装置 | ||||||||
2 | 固定卡套螺纹 | |||||||||
3 | 可动卡套螺纹 | |||||||||
4 | 固定卡套法兰 | |||||||||
5 | 可动卡套法兰 | |||||||||
安装固定形式 | 0 | 简易式 | ||||||||
2 | 防溅式 | |||||||||
3 | 防水式 | |||||||||
6 | 插座式 | |||||||||
7 | 带连线导线式 | |||||||||
接线盒形式 | 3 | φ3 | ||||||||
4 | φ4 | |||||||||
5 | φ5 | |||||||||
6 | φ6 | |||||||||
直径 | 引进元件 | |||||||||
设计序号 | ||||||||||
W | Z | P | K | - | □ | □ | □ | S | A | |
□主要技术指标
分度号Pt100：A级Ro=100±0.06Ω
B级Ro=100±0.12Ω
量程规格
型 号 | 分度号 | 测温范围℃ | 精度等级 | 允许偏差△t ℃ |
WZPK | Pt100 | -200～500 | A级 | ±（0.15或+0.002︱t︱） |
B级 | ±（0.3或+0.005︱t︱） |
注：式中“t”为感温元件实测温度****值
公称压力
一般是指在常温下，保护管所能承受静态外压而不破裂，实验压力一般采用公称压力的1.5倍。实际上，允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
热响应时间
在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50％所需要的时间，称为热响应时间，用t0.5表示。
热电阻绝缘电阻：
常温绝缘电阻的实验电压可取直流10～100V任意值，环境温度应在15～35℃范围内，相对湿度应不大于80％；常温绝缘值应不小于100MΩ。
热电阻允许通过电流
通过铠装铂电阻测量电流**大不超过5mA。
