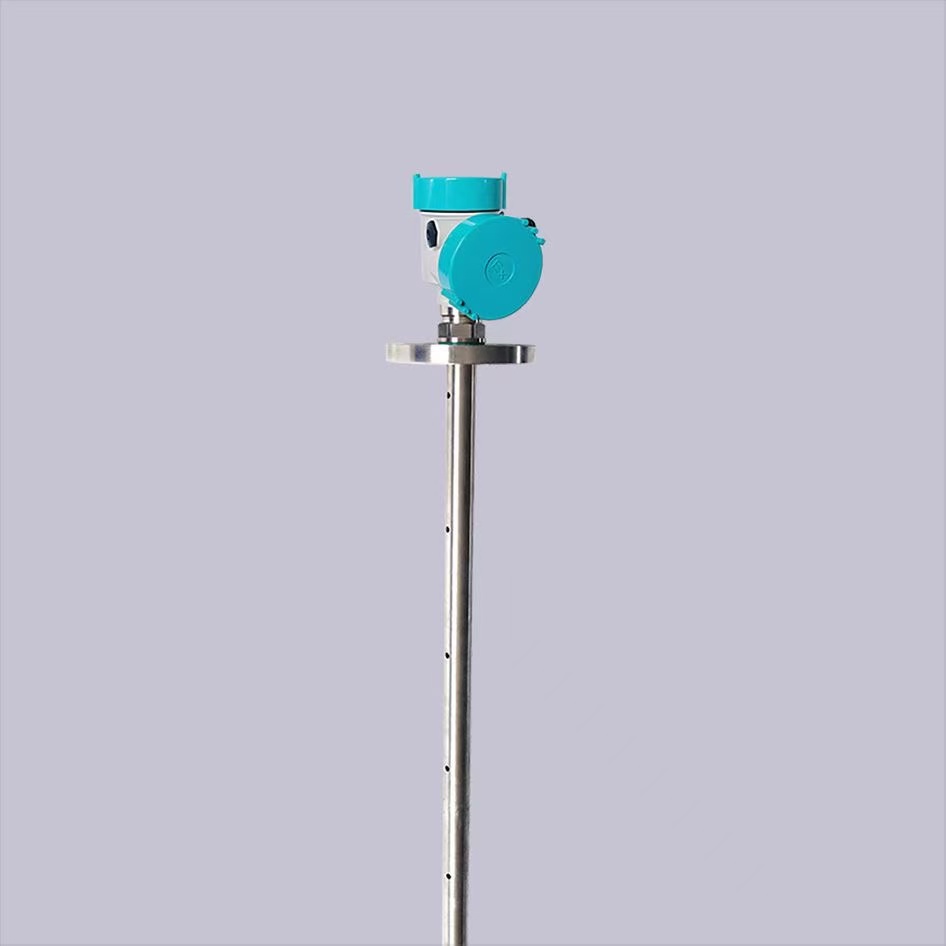

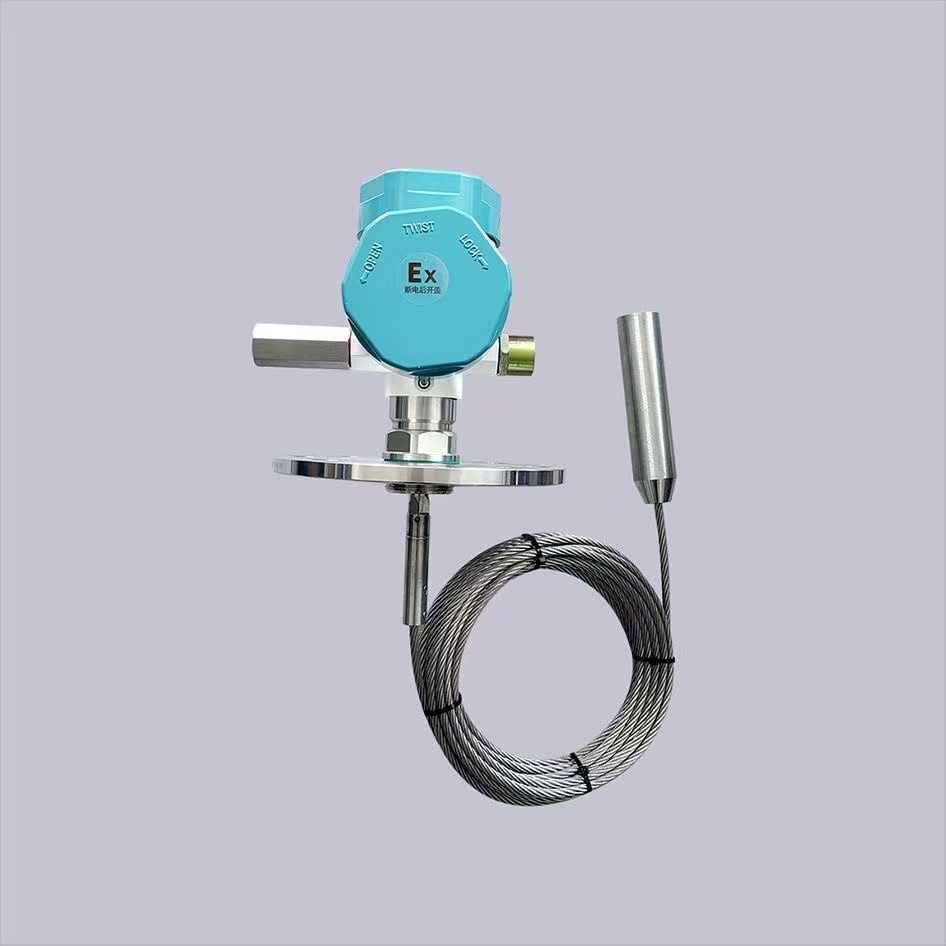

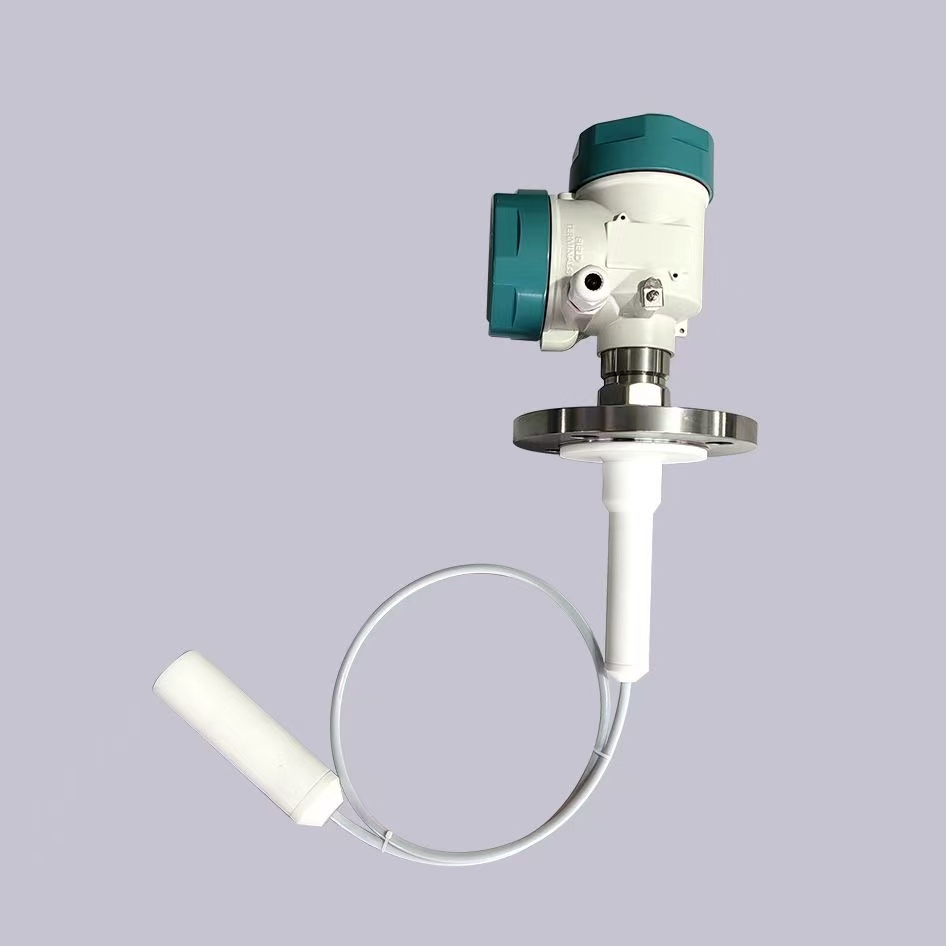

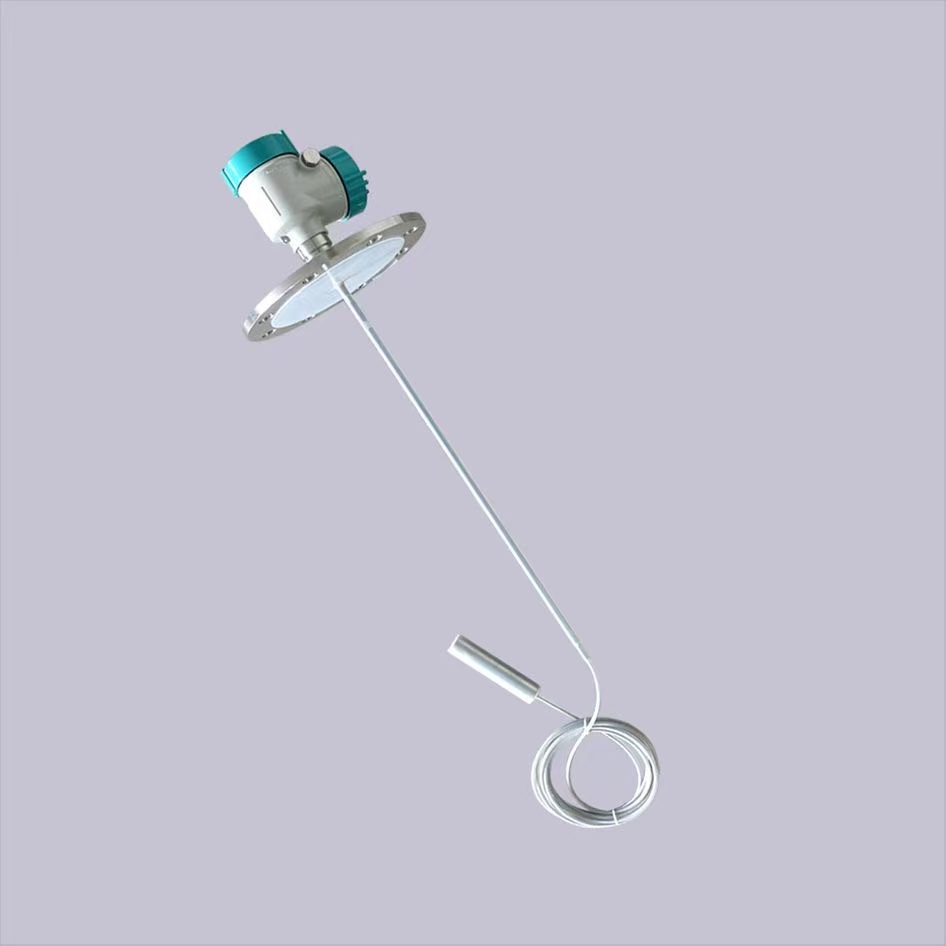

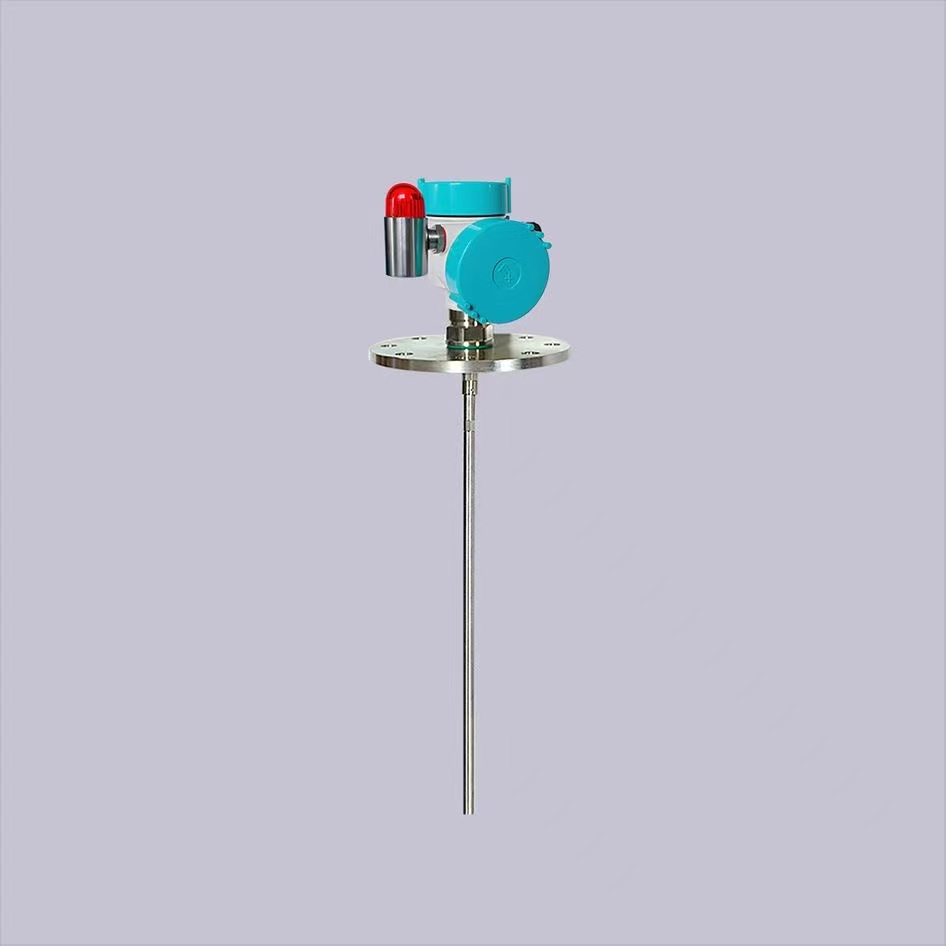

导波雷达液位计是一种常用于工业过程控制和测量的仪器。它利用微波信号的特性来测量液体或固体材料的液位或物位。其原理是通过在介质中传播的微波信号，当信号遇到介质的表面时会被反射回来，这个时间间隔可以用来计算液位或物位的高度。相较于传统液位计，导波雷达液位计的粗度与稳定性更强。可以在不受介质密度、温度、压力和粘度等因素影响下，对不同种类的液体和固体材料进行测量。

　工作原理

导波雷达液位计是一种利用电磁波测量液体或固体物料液位的仪器。它采用微波信号，通过天线发射出去，并沿着导波管传输到介质表面，部分电磁波被液面反射并经过天线接收，从而转化为电信号，在对这一电信号进行处理后，就可以得到液位的高度。

导波管中的介质常常是一种电磁特性与被测介质不同的物质，导波管的内壁是一个不导电的材料，其内外侧分别被涂上一层金属涂层。电磁波在导波管中被限制在一个管道中传输，不会泄露出来，从而提高了信号的稳定性和可靠性。

应用

　　导波雷达液位计是一种基于雷达技术生产的液位测量仪表，能够对各种液体介质进行准确测量，导波雷达液位计在现实中有着非常广的应用，例如石油化工、食品制药等行业的储罐、反应釜、输送管道等设备中，可以实现对液位、界面和体积的测量和控制。还可用于液体物料的配料和搅拌过程中的液位控制，液位监测等

特点

相比传统雷达液位计，导波雷达液位计具有以下特点：

　　接触式测量，导波雷达液位计需要与液体直接接触进行测量，因此不会受到介质的化学性质和温度等因素的影响，具有高度稳定性。

　　测量准确，导波雷达液位计采用微波信号进行测量，具有较高的测量准度与分辨率，能够实现毫米级别的液位测量。

　　适用范围广，导波雷达液位计适用于各种液体介质的液位测量，如腐蚀性液体、高温液体、高压液体等，能够满足各种液位测量场合的需求。

　　抗干扰性能好，导波雷达液位计的信号传输和接收均采用微波技术，具有较强的抗干扰能力，能够在复杂的电磁环境中进行准确测量。

　　易于安装和维护，导波雷达液位计采用非接触式测量方式，不需要特殊的安装位置和角度，安装和维护非常方便。

安装

　　导波雷达液位计在各工业领域有着大量的应用。它功能全面，性能出色，当然正确的安装也是保证导波雷达液位计正常运行的关键之一。需要遵循以下安装步骤进行操作：

　　确定安装位置，导波雷达液位计应该保证与被测液体之间有足够的距离，以避免被测液体对液位计的干扰。液位计的安装位置应该位于被测容器的侧面，以便于液位测量。

　　安装导波管，导波管应该安装在被测液体上方，导波管的长度应该足够长，以确保信号的传输质量。在安装导波管时，应该确保导波管的固定牢固，避免因为导波管松动而影响测量准度。

　　连接电源和信号线，将导波雷达液位计的电源线和信号线连接到相应的接口上。在连接电源和信号线时，需要注意导波雷达液位计的电源和信号线的极性。

　　进行初始设置，安装完成后，需要进行初始设置。进行零位校准，确保读数正确。然后需要设置液体介质的密度和介电常数等参数。

　调试和校准，在导波雷达液位计正式投入使用前，需要进行调试和校准，以确保测量准确度和稳定性。在调试和校准时，应该注意避免被测液体的影响，尽量采取无介质的空气测量。

基本参数

▶ 应用范围：适用于各种液体、固体、粉料

▶ 量程范围：0~30m

▶ 输出信号：DC24V  二线制4~20mA+HART

             DC24V  四线制4~20mA+HART

             AC220V 四线制4~20mA+HART

▶ 通讯信号：RS485、蓝牙

▶ 现场操作：128×64点阵显示屏/4按键

▶ 环境湿度：≤95%RH

▶ 工作温度：-30~150℃（高温可订制）

▶ 工作压力：-0.1~4.0MPa

▶ 外壳材质：铝合金双腔壳体、铝合金单腔壳体、不锈钢单腔壳体

▶ 过程连接：螺纹、法兰

▶ 法兰材质：PP、碳钢、304、316、四氟

▶ 电缆入口：M20*1.5、NPT1/2内螺纹、G1/2内螺纹、G3/4内螺纹

▶ 防护等级：IP66

▶ 安全认证：SIL

▶ 防爆等级：Exd IICT6 Gb
