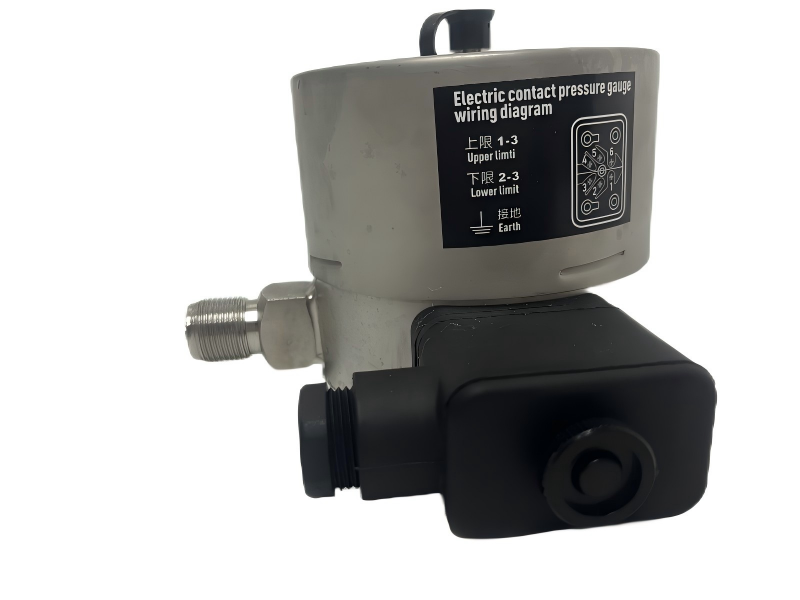

YXC电接点压力表
产品分类：- 电 话：021-51311309 13671874402
- 邮 箱：sysales8@163.com
产品描述
等）配套使用，即可对被测（控）压力系统实现自动控制和
发信（报警）的目的。
为能适应被测对象的各异和需求，本系列仪表在原有普通型和专用型的基础上，又相继研制了抗振型、耐蚀型、耐蚀型、抗振型以及带有隔离装置等多种类型工10多种型号的产品。
鉴于本系列仪表不仅具有设备新颖，结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外，而且有具有测控并
茂、安装简单、维护量小等优点，因此，它是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。
□主要技术指标及功能
标度范围、准确度等级及接头螺纹尺寸
类型 | 型号 | 名称 （含全称或简称） | 标度范围 Mpa | 准确度等级 | 接头螺纹尺寸 | ||||
指标 | 设定值 | ||||||||
接通 | 断开 | ||||||||
普通型 | YXC-100 YXC-102 YXC-103 | 磁助电接点压力表 | 0-0.6至60及-0.1～0.06至2.4系列 | 1.6 | 1.6 | 4 | M20×1.5 （*G3/8） （*G1/2） | ||
YXC-150 YXC-153 | 0～0.1至60及-0.1～0至2.4系列 | ||||||||
专用型 | YXCA-150 | 磁助电接点氨压力表 | 0～0.16至60及-0.1～0.06至2.4系列 | 2.5 | 2.5 | 4 | |||
抗振型 | YXC-100-Z YXC-102-Z YXC-103-Z | 磁助电接点压力表 | 0～0.6至60及-0.1～0.5至2.4系列 | 1.6 | 1.6 | 5 | |||
耐蚀型 | YXC-100B-F YXC-102B-F YXC-103B-F YXC-150B-F YXC-152B-F | 0～0.16至60级-0.1～0.06至2.4系列 | 1.6 | 1.6 | 4 | ||||
耐蚀振型 | YXC-100B-FZ YXC-102B-FZ YXC-152B-FZ YXC-153B-FZ | 0～0.6至60及0.1～0.5至2.4系列 | 1.6 | 1.6 | 5 | ||||
隔离式普通型 隔离式耐蚀型 | YXCG-103 YXCG-103-F | 隔离式磁助电接点 压力表 | 0～0.16至60及-0.1～0.06至2.4系列 | 1.6 | 1.6 | 4 | M42×2 （*G11/4） | ||
隔离式搞振型 | YXCG-103-Z | 0～0.6至60至-0.1～0.5至2.4系列 | 1.6 | 1.6 | 5 | ||||
隔离式耐蚀抗振型 | YXCG-103-FZ | ||||||||
注：1）标有“*”的型号暂限于特殊订
货2）隔离式的软尾长度为1、2、3、4m（其中2m为优选长度）
接点装置电气参数及控制形式
触头功率 | **高工作电压 | **大工作电流 | 控制形式 |
30VA(阻性负载) | 220V D.C或380V A.C | 1A | 上下限、双上限、双下限 |
注：当电流为1A时，工作电压应低于40
V·使用环境条件
类型 | 工作温度范围 | 相对温度 | 抗工作振动性能 | |
介质 | 周围环境 | |||
普通型、专用型 | -40～70℃ | 不大于85% | V.H.3级 | |
耐蚀型 | -25～55℃ | 不大于90% | V.H.3级 | |
抗振型、耐蚀抗振型 | V.H.4级 | |||
隔离式普通型 | 150℃以下 | -40～70℃ | V.H.3级 | |
隔离式耐蚀型 | -40～70℃ | |||
隔离式其它型 | 150℃以下 | -25～55℃ | V.H.4级 | |
温度影响：示值不大于0.4%/10℃，设定点不大于0.6%/10℃（使用温度偏离20±5℃）
□结构原理
仪表由测量系统、指示装、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。
仪表的工作原理是基于测理系统中的弹簧管在被测介质的压力作用上，迫使弹簧管之末端产生相应的弹性变形-----位移，借助拉杆经齿轮传动机构的传动说予放大。由固定于齿轮轴上的指示针（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定针指上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
