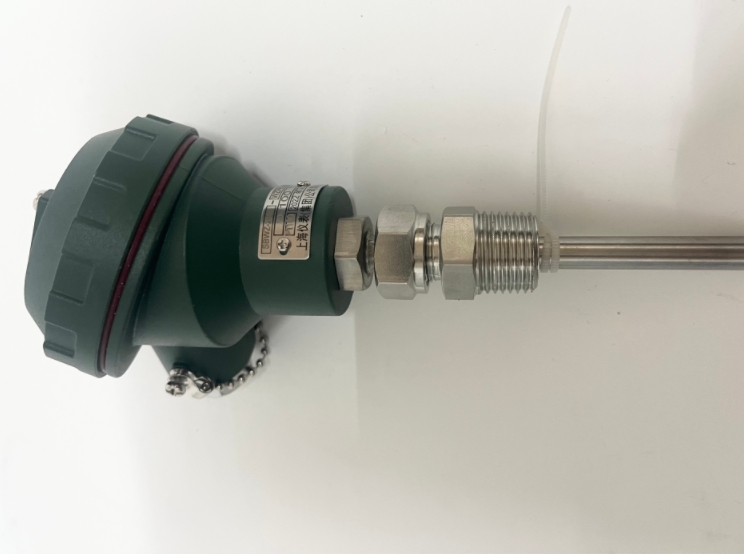

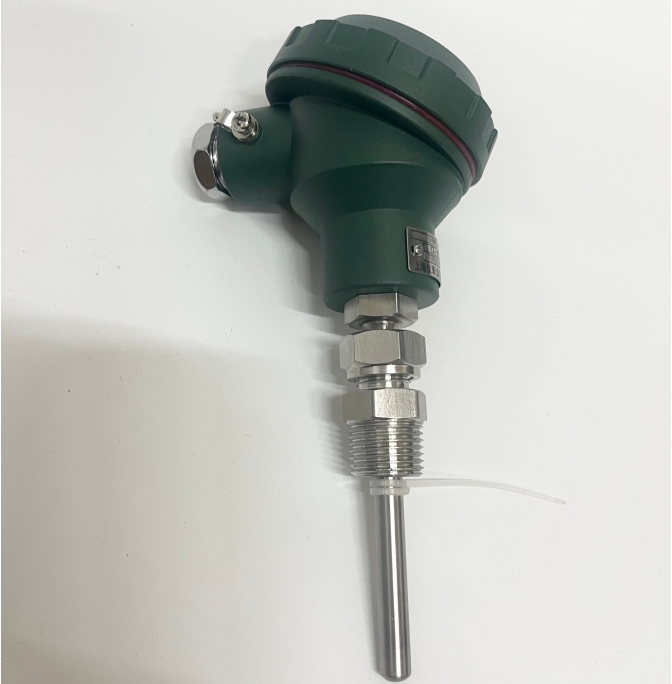

一体化温度变送器
产品分类：●概述 SBWR、SBWZ系列一体化温度变送器是温度传感器与变送器的上乘结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调
- 电 话：021-51311309 13671874402
- 邮 箱：sysales8@163.com
产品描述
●概述
SBWR、SBWZ系列一体化温度变送器是温度传感器与变送器的上乘结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的**测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
●特点
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54
●技术指标
类 别SBWR、SBWZ 模块式温变SBWR、SBWZ一体化温变准 确 度0.2%F.S 0.5%F.S输 入热电偶： B 、 S 、 T 、 K 、 J 热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50输 出二线制 4-20mA DC使用温度-25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ）温度影响≤0.05%/ ℃湿 度5-95%RH现场显示无3 1/2LED 3 1/2LCD 0-100% 等分刻度显示精度无数字式： 0.5 级 指针式： 2.0 级负载能力< 600 Ω （额定负载 250 Ω ）外形尺寸44×1870 ×100（中继器）选型：
|
型号 | 类别 | 感温元件 材料 | 现场显示 | 安装固定 方式 | 接线 盒形式 | 保护 管直径 | 隔爆标志 | 内芯结构 | 保护管特征 | 说 明 |
SBW | ||||||||||
R | 热电偶 | |||||||||
Z | ||||||||||
M | 镍铬硅-镍铬{ N } | |||||||||
N | 镍铬-镍硅 { K } | |||||||||
E | 镍铬-铜镍 { E } | |||||||||
F | 铁-铜镍{ J } | |||||||||
C | 铜-铜镍{ T } | |||||||||
P | 铂 {Pt100} | |||||||||
C | 铜 {Cu50} | |||||||||
Y | 现场液晶显示 | |||||||||
1 | 无固定装置 | |||||||||
2 | 固定螺纹 | |||||||||
3 | 活动法兰 | |||||||||
4 | 固定法兰 | |||||||||
5 | 活络管接头式 | |||||||||
6 | 固定螺纹锥形式 | |||||||||
7 | 直形管接头式 | |||||||||
8 | 固定螺纹管接头式 | |||||||||
9 | 活动螺纹管接头式 | |||||||||
2 | 防喷式 | |||||||||
3 | 防水式 | |||||||||
4 | 防爆式 | |||||||||
0 | Ф16 | |||||||||
1 | Ф12 | |||||||||
2 | Ф16高铝质管 | |||||||||
3 | Ф20高铝质管 | |||||||||
B | 隔爆 | |||||||||
无 | 普通元件 | |||||||||
K | 铠装元件 | |||||||||
F | 防腐型 | |||||||||
N | 耐磨型 | |||||||||
SBW | Z | P | 无 | 2 | 3 | 0 | 无 | K | 无 | 典型型号选型 |
