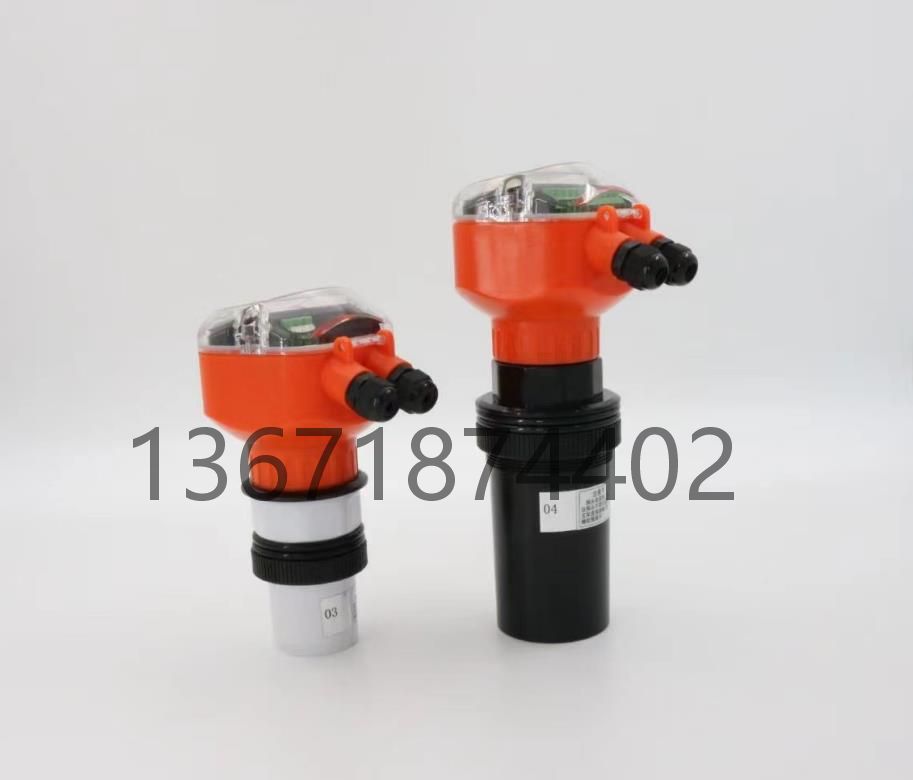

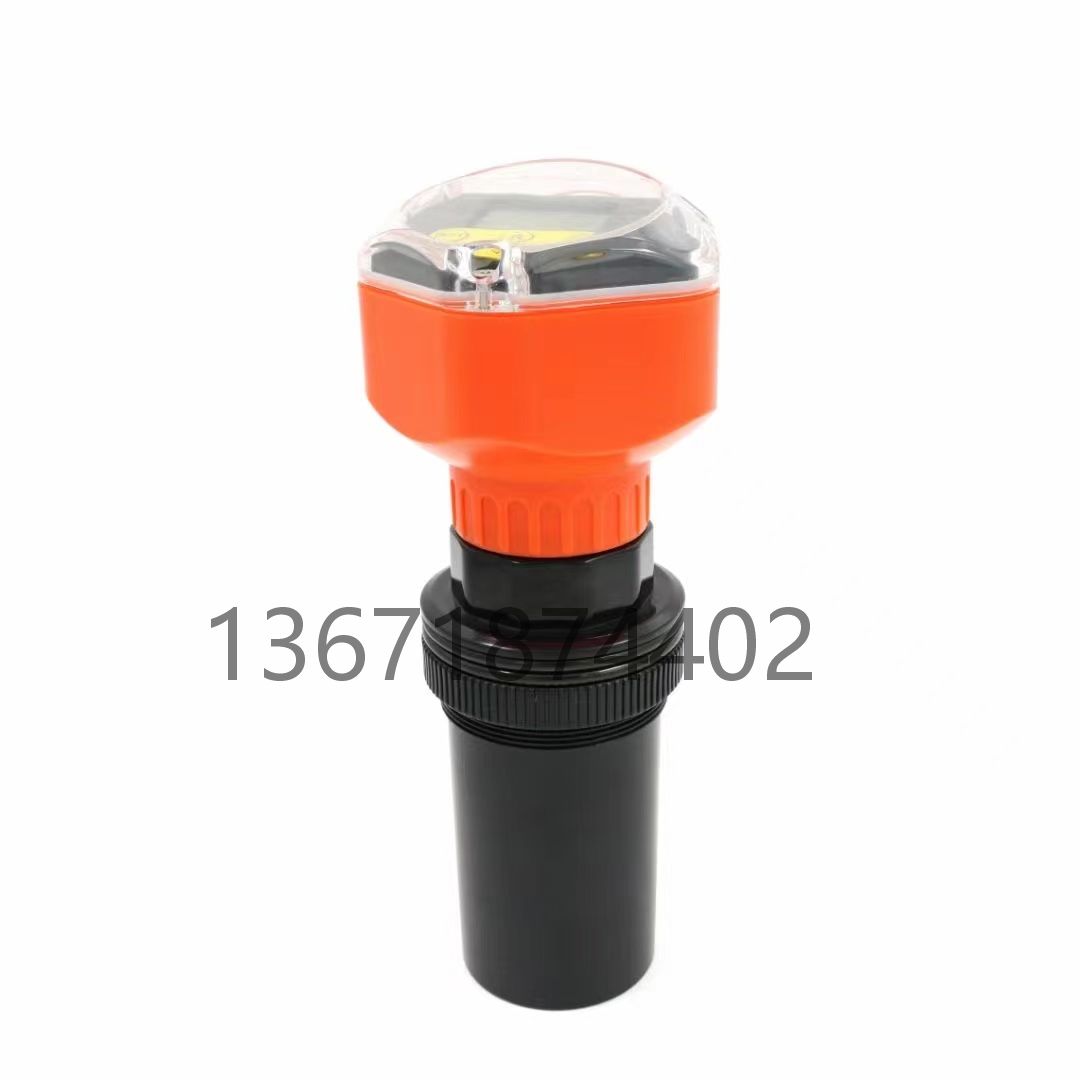

一、仪表概述：

一体式超声波液位计引用国外技术的科技成果，具有设计合理、性能优良、安装方便的特点。电子模块部分的微处理单元强大的分析能力，可以优化正确的回波，并将错误或虚假的回波加以排除，从而可以得出准确的数值。

同时，本产品性能稳定，价格低廉，精度高，具有模拟量，开关量及数字信号同时输出功能，防水外壳，适用于一般场合的液物位检测。其主要芯片采用飞利普工业级单片机，数字温度补偿和相关集成电路，抗干扰性强，可任意（自定义设定）设置上下限及在线输出调节，并带有现场显示，模拟量，开关量输出，可方便与主机连接。

另外，本产品选用**超声波小角度探头，发射功率大，灵敏度高，寿命长，测量距离远；任意点上下限设定，倒值设定。可用于以对蒸汽、灰尘、湿气的干扰自动补偿，除可应用于液体/固体、还可用于不间断料/液位控制，罐、贮槽、不间断料/液位测量贮藏室、粮仓等。

二、测量原理：

超声波液位计的测量原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示：S=C×T/2.探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例：

hb = ct2 即

距离 [m] = 时间×声速/2 [m]

声速的温度补偿公式:

环境声速= 331.5 + 0.6×温度

三、适用场合：

一体式超声波液位计适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。

1、水及污水处理 ：泵房、集水井、生化反应池、沉淀池等；

2、电力矿山：灰浆池、煤浆池、水处理等。

四、性能特点：

1、具有抗干扰性强。可任意设置上下限节点及在线输出调节，并带有现场显示，可选择模拟量,开关量及RS485输出，方便的与相关设施接口。

2、采用聚丙烯防水外壳。壳体小巧且相当坚固,具有优良的耐化学品性,对于无机化合物、不论酸、碱、盐溶液、除强氧化性物料外，几乎都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷、烃、醇、酚、醛、***类等介质上均可使用。

3、重量轻，不结垢，不污染介质。

4、无毒性。可用于食品工业设备安装，维修*为方便。

五、现场条件：

1、环境温度： -10 ~ +60℃（低温情况需特殊说明）；

2、表壳保护等级：IP65 适用于户外安装；

3、适用测量的介质：适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。若在强酸应用场合，请与我司，应使用防腐探头；

4、容器压力：0.7~3 bar。

5、在下面的任何一种情况，要注意：

① 有泡沫的液体、固体；

② 周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰；

③ 大风和太阳直晒；

④ 强震动。

六、技术指标：

1、工作电压：DC12V/300mA ±10%（默认），可选DC24V；

2、检测量程：1，2，3，5，6，8，10，15，20，30，50；

3、显示分辨率：d = 1mm/1cm 标定时设置；

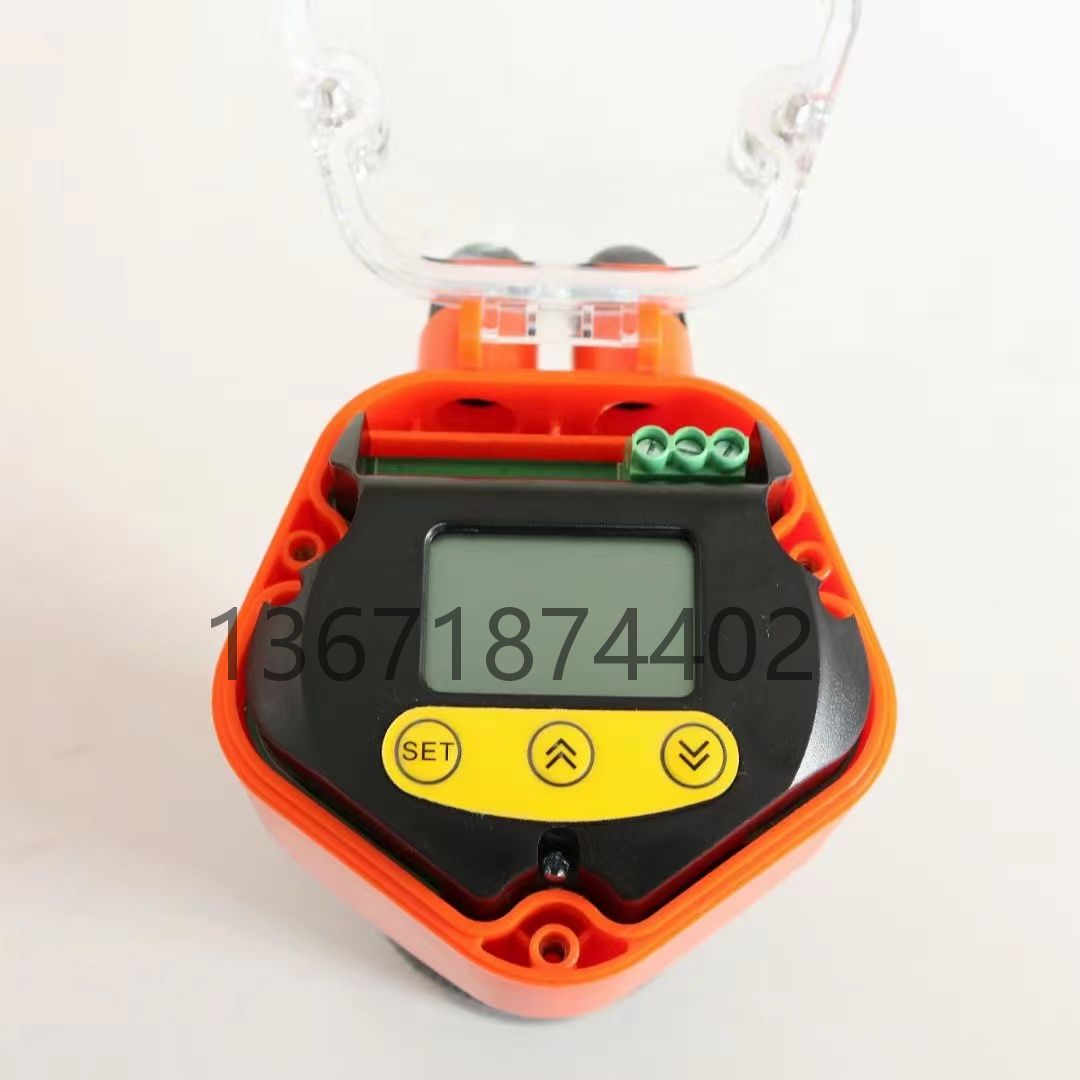

4、显 示：四位八段 0.39英寸LED数码管或LCD多信息显示屏；

5、限 值：2-4组限值TTL控制电平或NPN集电*开路输出，可直接驱动固态继电器；

6、数据输出：基本型4～20mA模拟量输出，另可选购0～5V、1～5V或串口数据输出方式；

7、键 盘：三位防水轻触键，可设定上下限，TTL控制电平输出模式（选购）；

8、工作频率：20～300KHZ （因型号而不同）；

9、工作温度：0～50℃、－10～60℃、－30～80℃可选；存储温度：- 40℃～85℃；

10、侦测方式：连续1～100HZ（因量程及工况而不同，默认1HZ）；

11、外形尺寸：120×120×180（因型号而不同），4～20mA模拟量输出。

七、接线形式的选择：

1、两线制：两线制超声波物位计其供电（仅DC24V）与信号输出（D-20mA）共用一个回路，仅使用两条线即可，为标准的变送器形式。

2、三线制：三线制超声波物位计实际上为四线制，其供电（仅DC24V）与信号输出（D-20mA）回路分离，各使用两条线，当它们负端共地相连时，通常使用三条线即可。其优势是发射功率较大。

3、四线制：供电（DC24V或AC220V）与信号输出（D-20mA）回路分离，使用两条线，其优势是发射功率较大，同时提供高、低位继电器输出，增加了新功能。

4、测量量程：

a、根据实际量程选择相应型号的超声波物位计。

b、若被测液体波动剧烈，请选择量程大一级别的型号。

c、固体料位测量的有效量程为液位量程的1/2至2/3。

5、供电形式：

DC24V供电：

a、提供给两线制系列的供电电流能力应不小于30mA。

b、提供给三线制系列的供电电流能力应不小于60mA。

c、提供给四线制系列的供电电流能力应不小于80mA。

AC220V供电：

只能选择四线制系列的产品，供电电流能力应不小于50mA。

八、容器安装条件：

1、密闭容器：

a、对于8m以下量程，容器上要有DN65以上的法兰口，对法兰下的接管长度无需要求。

b、对于10m、12m量程，容器上要有DN80以上的法兰口，对法兰下的接管长度小于150mm。

c、对于15m量程，容器上要有DN150以上的法兰口，对法兰下的接管长度小于150mm。

d、对于20m、30m、40m量程，容器上要有DN200以上的法兰口，对法兰下的接管长度小于200mm。

2、开口容器：

a、对于8m以下量程，容器上要有直径65mm以上安装口。

b、对于10m、12m量程，容器上要有直径80mm以上安装口，安装口的厚度小于150mm。

c、对于15m量程，容器上要有直径150mm以上安装口，安装口的厚度小于150mm。

d、对于20m、30m、40m量程，容器上要有直径200mm以上安装口，安装口的厚度小于200mm。

3、开放式池子：要求有安装支架。

九、安装注意事项：

一体式超声波物位计安装时，并注意以下几点：

1、传感器和zui高液（物）位之间距离应大于盲区（空距等于zui高物位+盲区）同时要保证传感器轴线应垂直于被测液（物）面。

2、盲区及传感器到测量液（物）zui小距离，在这一区间仪表无法正常工作，一般取值（量程＜20m）设30cm～60cm之间，（量程＞20m）设60～100cm之间。

3、在固定当中必要时可加橡胶垫圈，同时尽可能远离噪声源。

4、由于传感器发射角的存在，在安装时传感器与器壁应保持一定的距离。测量固体料位时传感器应避开下料口。

5、在测量范围内不要有容易引起干扰信号的障碍物，如人梯、横梁、检修通道等。

6、测量固体物料时，必要时可采用万相转换连接器，通过它来调节传感器的测量角度，使传感器接收回波信号，并找到理想点，实现对料位的准确测量。
