不锈钢差压表CYW-100B
产品分类：- 电 话：021-51311309 13671874402
- 邮 箱：sysales8@163.com
产品描述
差压表可用于化工、化钎、冶金、电力、核电等工业部门的工艺流程中测量液（气）体介质的差压、流量等参数。仪表结构采用不锈钢制成，其中的测量系统（双波纹管急连接部件）、导压系统（包括接头、导管等）采用特种结构设计合理、工艺、具有体积小、重量轻、稳定性好、使用、外观新颖、适应性强等。仪表接头的连接形式有平行式（可直接与三阀组连接）和斜式两种，能够适应不同客户的配套安装。
全不锈钢膜盒差压表：不锈钢结构适用于测量具腐蚀性的气体、液体介质的微小压差（正压或负压）,有耐高温、抗振、电接点输出型等。
工作原理：
差压表采用双波纹管结构，即两只波纹管分别安装在“工”字型支架两侧的对称位置上。“工”字型之架的上下两端分别为活动端和固定端，中间由弹**相连接；两只波纹管与表壳上的低压接头相连，齿轮传动结构直接安装在支架的固定端。并通过拉杆与支架的活动端相连接；度盘则直接固定在齿轮传动机构上。
当施加不同压力（一般高压端高于低压端）时，两波纹管作用在活动支架上的力则不相等，使分别产生的位移，并带动齿轮传动机构传动并予放大，由指针偏转后指示的差压值。
不锈钢差压力表主要技术指标
压差的测量范围、公称工作压力、准确度及接头螺纹尺寸：
| 压差的测量范围 | 公称工作压力 | 准确度 | 接头螺纹尺寸 | ||
0～25 0～40 0～60 0～100 | KPa | 160 250 400 600 | KPa | 2.5 | M20×1.5 G1/2”或NPT1/2” 订制 |
0～0.16 0～0.25 0～0.40 0～0.60 0～1 0～1.6 | MPa | 1 1.6 2.5 4 5 6 | MPa | ||
不锈钢差压力表导压系统及外壳材质：
| 零件名称 | 材料牌号（代号） |
| 接头、导管 | OCr17Ni12Mo2(316) |
| 波纹管、 | OCr17Ni14Mo2(316)；316L |
| 表壳、表盖、表环 | OCr18Ni9 (304) |

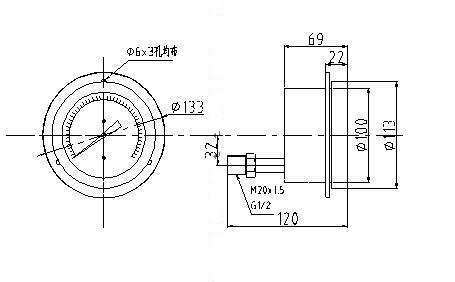

不锈钢差压力表外型及安装尺寸：
使用环境温度：-40℃~70℃
抗工作环境振动：V.H.3级
仪表外壳防护等级：IP54

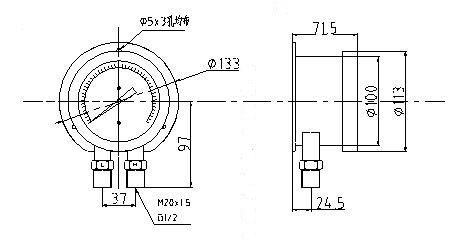

不锈钢差压力表外形尺寸
不锈钢差压力表 使用须知：
1.仪表应垂直安装于与测量点保持统一水平的位置上，否则须酌情计入由
液位差引起的附加误差。
2.仪表接头上标有“H”的为高压端，标有“L”的为低压端。
3.仪表在测量差压时，其差压值可使用到标度范围上限值的75%以内，系统的***大静压值应不超过仪表规定的***大静压值。
4.按图4所示，安装时应在仪表的高、低压输入口前设置平衡（安全）阀（阀1），并应处于开启位置，待阀2、阀3全部开启后再将平衡阀关闭。
5.仪表在使用前应仔细核实被测介质对其产生的侵蚀程度，以免使波纹管导致早期腐蚀损坏。
6.仪表在定期维修时，如须***开启表盖时，宜借助专用工具进行。
7.仪表在受温度变化而引起示值误差增大并直接影响测量的准确性时，可剪去表壳上的
护塞凸台。
不锈钢差压力表订货需知：
用户在订购仪表时须注明：
1.型号及名称、差压范围、静压、计量单位、准确度等级：
2.接头和波纹管材质：
3.接头螺纹尺寸：M20×1.5或订制：
4.对有特殊要求，如表壳内充液体或其它要求时可协商解决。
5.配三阀组（图4中阀1、2、3）。
