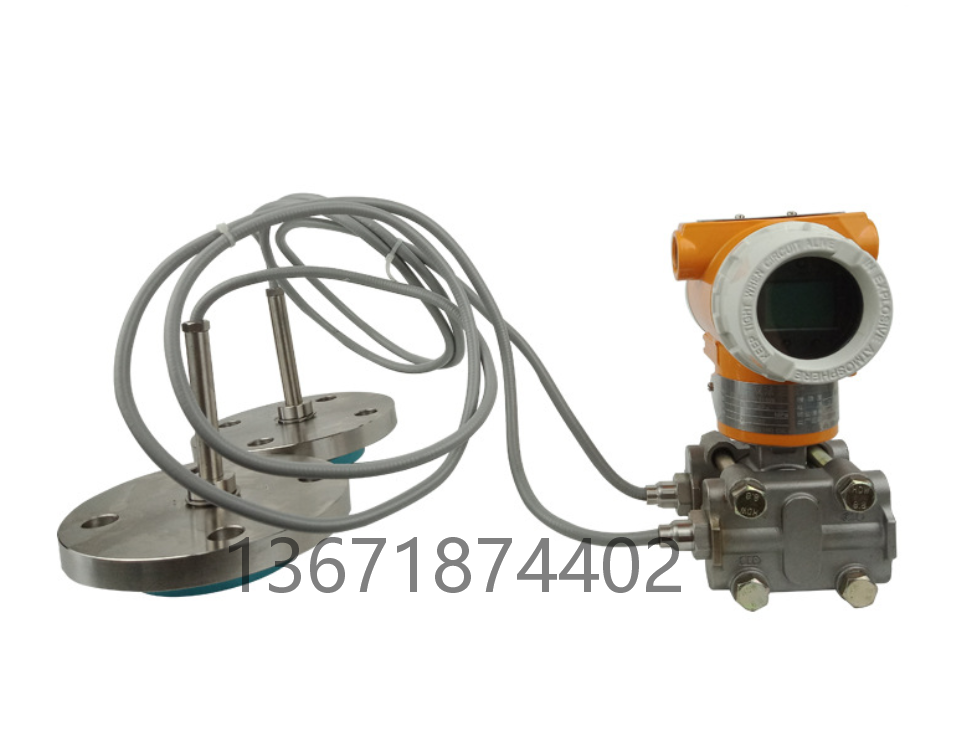

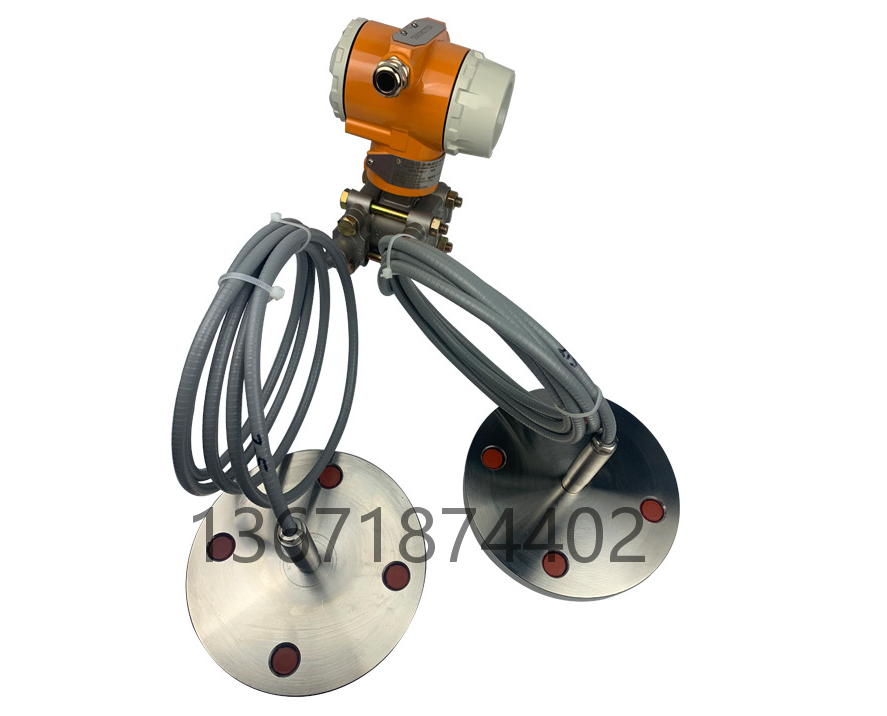

双法兰差压/液位变送器是用于防止管道中的介质直接进入变送器里的压力传感器组件，介质与变送器之间是靠注满流体的毛细管连接起来的，用于测量液体、气体或蒸汽的液位、流量和压力的测量与监控，然后将其转变成4～20mA DC信号输出。压力变送器带上远传密封装置后，可成为双法兰液位变送器，它仍具有差压/压力变送器的各种特点，可与HART手操器相互通讯，通过它进行设定与监控。

二、产品特点

●性能稳定，响应速度快，测量精度高；
●全不锈钢法兰，易于安装；
●多种接液材质可选，适用于各种工况环境；
●过程连接与其它产品兼容，实现非常佳测量；
●膜片式测量，不会出现引压孔堵塞，适用于黏稠浆料；
●双法兰差压测量原理，适用于密闭带压容器液位测量；
●采用进口电容敏感元件和xj****的膜片隔离技术；
●采用16位计算机的智能变送器；

●标准4-20mA，带有基于HART协议的数字信号，远程操控 ；
●支持向现场总线与基于现场控制的技术的升级。

三、技术参数

●测量范围：4.0Kpa-10.0MPa

●量   程   比：50：1

●电       源：10.5V45V d.c.   (本安型安全栅电源30Vd.c.)

●输       出：4mA20mA d.c.和HART通信

●环境温度：-40℃~85℃

●介质温度：-40℃~100℃（充硅油）

●精       度：（0.0029r+0.071）

●温度漂移：（0.08r+0.1）(-1060)    (0.1+0.15) /10(-40-10;60-85)

●长期漂移：0.15r/5年

●防护等级：IP67

●防爆等级：EX iaCT6或EX dCT6

●防       腐：根据不同的介质选择相应的测量部材质

双法兰液位变送器可避免被测介质直接和变送器的隔离膜片接触，这种测量方法适用于下述几种情况

   ◆被测介质对变送器敏感元件有腐蚀作用；

   ◆需要将高温被测介质与变送器隔离；

   ◆被测介质中有固体悬浮物或高粘度介质；

   ◆被测介质由引压管引同时易固化或结晶；

   ◆更换被测介质需严格净化测量头 ；

   ◆测量头保持卫生，严禁污染。使用对象：腐蚀性或粘性的液体。

双法兰液位变送器的远传装置形式有四种

    ①1199PFW扁平式远传装置（标准3″、工作压力2.5MPa）；

    ②1199RTW型螺纹安装式远传装置（***大工作压力10MPa）；

    ③1199RFW型法兰安装式远传装置；
    ④1199EFW型插入筒式远传装置（标准3″或4″，工作压力2.5MPa）
