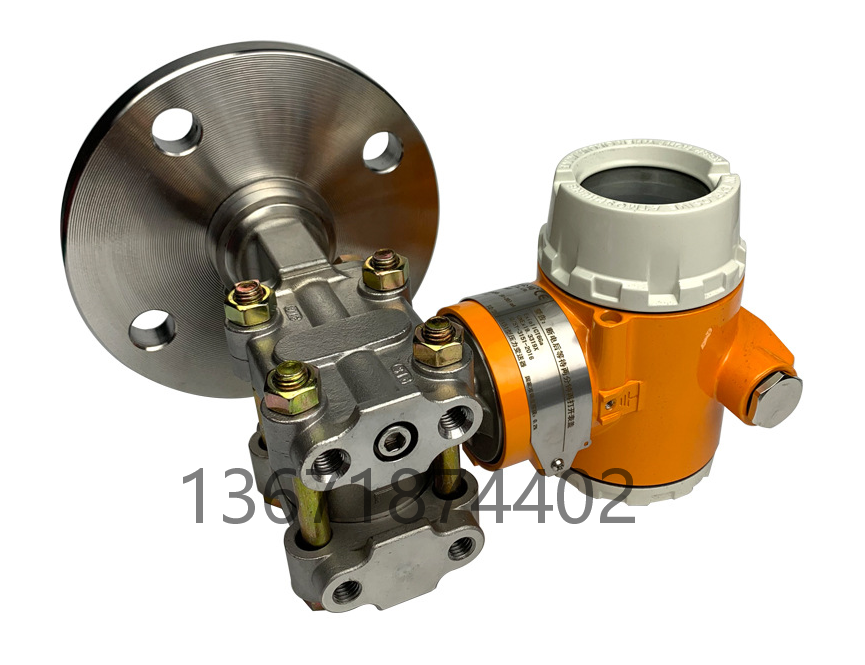

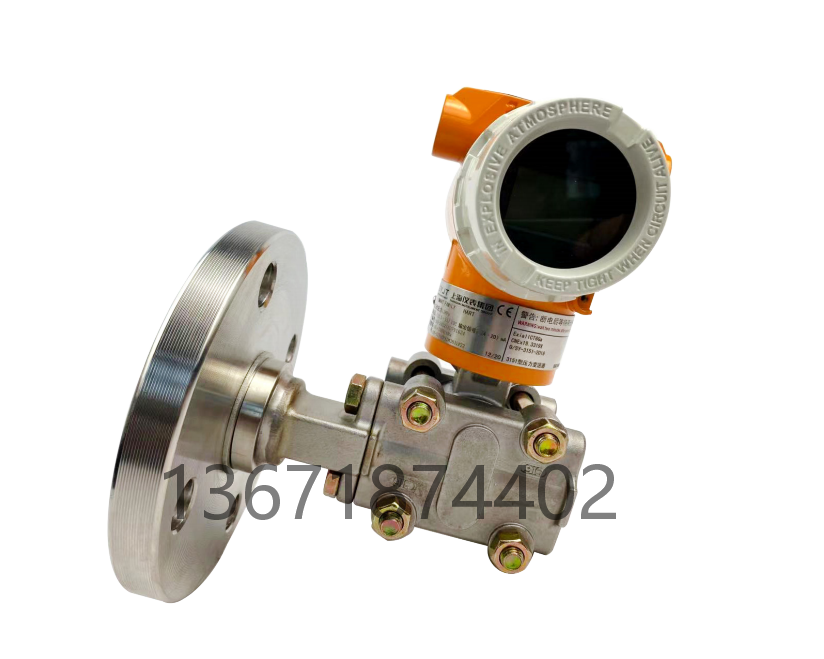

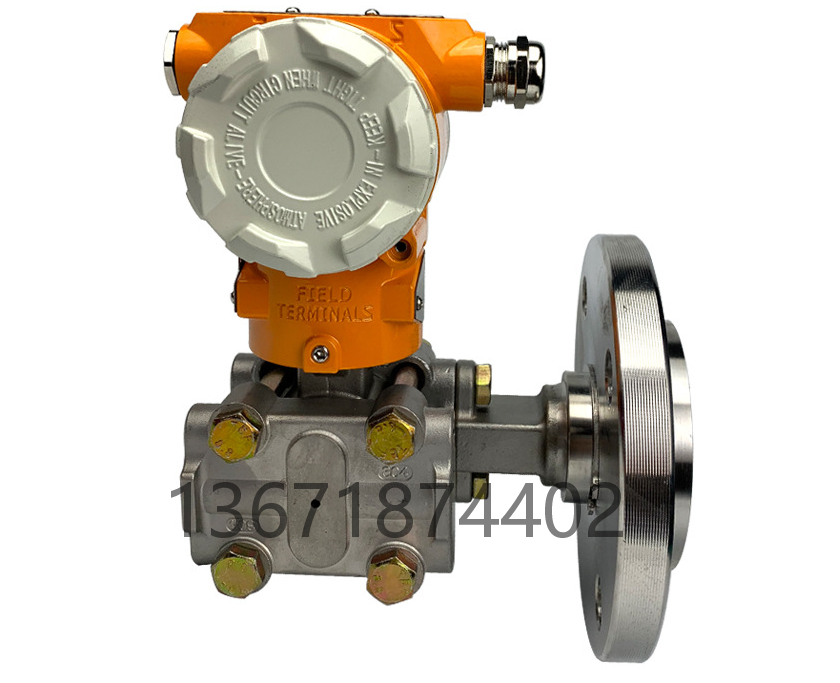

3151LT单法兰液位变送器
产品分类：- 电 话：021-51311309 13671874402
- 邮 箱：sysales8@163.com
产品描述
一、产品简介
单法兰液位变送器结构上是由差压变送器和焊接安装的液位法兰组成。作用在高压侧的压力，首先经过液位法兰上膜片和填充液，再经变送器本体，***后到测量传感器的高压侧。单法兰液位变送器主要应用于测量罐体液位，然后将其转变成4～20mADC/HART电流信号输出。
单法兰液位变送器可对各种容器进行液位、密度的精度测量，有平法兰和插入式法兰两种，适用于高粘度介质或悬浮液体测量。法兰式液位变送器可对各种容器、储罐内的液体的液位进行测量，法兰式液位变送器有单法兰液位变送器和双法兰液位变送器两种。单法兰液位变送器是用于测量容器、储罐内无外部工作压力的液体的液位，双法兰液位变送器测量容器、储罐内有系统工作压力的液体的液位。法兰式液位变送器被广泛应用于石油、化工、冶金、钢铁、环保水处理等行业对密闭或者敞口容器或者储罐内的液体的液位测量。
二、产品特点
●指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度；
●结构简单：无任何可动或弹性元件，因此呆靠性高，维护量极少；
●安装方便：内装式结构尤其显示出这一特点，无需任何专用工具；
●调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响；
●用途广泛；适用于高温高压、强腐蚀等介质的液位测量；
●标准4-20mA，带有基于HART协议的数字信号，远程操控；
●测量范围大，不受贮槽高度的限制；
●可填充食用级硅油达到食品标准；
●指示机构与被测介质隔离，密封性好，可靠性高；
●具备本安防爆和隔离防爆能力，可应用于各种危险场所；
●具有防阻塞型设计可实现对糊状介质液位的测量；
●精细独特的零点、满程、非线性补偿，保证仪表使用条件范围内的精度，长期稳定性好。
三、技术参数
●性能指标
测量对象：粘稠的、温度较高的液体
●测量膜盒：不锈钢316L
●测量膜片：不锈钢316L、哈氏合金C、钽膜片、FEP、PFA、PTFE覆膜
●过程法兰：不锈钢304
●填充液：硅油、氟油
●密封圈：丁腈橡胶（NBR）、氟橡胶（FKM）、聚四氟乙烯（PTFE）
●变送器外壳： 铝合金材质，外表喷涂环氧树脂
●外壳密封圈 ：丁腈橡胶（NBR）
●电气连接：M20×1.5电缆密封扣，接线端子适用于0.5mm2～2.5mm²的导线
●过程连接：压力连接：法兰直接安装，法兰规格见选型表
●低压侧压力容室上有NPT1/4内螺纹，连接附件见选型表
●重量：DN50/2" 约7kg～10kg；DN80/3" 约8kg～11kg；DN100/4" 约9kg～12kg
3151 LT 液位变送器
选型代码
3151 系列代码 | 变送器选型代码 | 选用项 | |||
测量类型 | LT | 液位变送器 | |||
可调试的量程 范围（kPa） | 4 | 0~0.4~40 注 : 使用 1kPa 以下量程须在订货合同中注明。 | |||
5 | 0~2~200 | ||||
6 | 0~7~700 | ||||
推荐使用量程 （kPa） | 4 | 0 - 4 ～ 40 | |||
5 | 0 - 20 ～ 200 | ||||
6 | 0 - 70 ～ 700 | ||||
输出信号型式 | B | 4~20 mA 直流信号 +HART 协议数字信号（多参数显示） |
选用 | ||
E | 工业以太网协议的数字量信号 | ||||
F | FF 基金会现场总线协议的数字量信号 | ||||
P | Prpfibus-PA 协议的数字量信号 | ||||
高 压 侧 法 兰 型 式 | 代号 | 尺寸 | 插入长度 | 法兰膜片及插入筒材料 |
选用 |
G0 | 2″ | 平 | 316L SST 不锈钢 | ||
H0 | 2″ | 平 | 哈氏合金 | ||
J0 | 2″ | 平 | 钽 |
选用 | |
A0 | 3″ | 平 | 316L SST 不锈钢 | ||
A2 | 3″ | 50.8mm | 316L SST 不锈钢 | ||
A4 | 3″ | 101.6mm | 316L SST 不锈钢 | ||
A6 | 3″ | 152.4mm | 316L SST 不锈钢 | ||
B0 | 4″ | 平 | 316L SST 不锈钢 | ||
B2 | 4″ | 50.8mm | 316L SST 不锈钢 | ||
B4 | 4″ | 101.6mm | 316L SST 不锈钢 | ||
B6 | 4″ | 152.4mm | 316L SST 不锈钢 | ||
C0 | 3″ | 平 | 哈氏合金 | ||
C2 | 3″ | 50.8mm | 哈氏合金 | ||
C4 | 3″ | 101.6mm | 哈氏合金 | ||
C6 | 3″ | 152.4mm | 哈氏合金 | ||
D0 | 4″ | 平 | 哈氏合金 | ||
D2 | 4″ | 50.8mm | 哈氏合金 | ||
D4 | 4″ | 101.6mm | 哈氏合金 | ||
D6 | 4″ | 152.4mm | 哈氏合金 | ||
E0 | 3″ | 平 | 钽 | ||
F0 | 4″ | 平 | 钽 | ||
安装法兰型式 |
M N P X Y Z A B C D | 2″，150#，与高压侧法兰型式配合选用，碳钢 2″，300#，与高压侧法兰型式配合选用，碳钢 2″，600#，与高压侧法兰型式配合选用，碳钢 2″，150#，与高压侧法兰型式配合选用，碳钢 2″，300#，与高压侧法兰型式配合选用，碳钢 2″，600#，与高压侧法兰型式配合选用，碳钢 3″，150#，与高压侧法兰型式配合选用，碳钢 4″，150#，与高压侧法兰型式配合选用，碳钢 3″，300#，与高压侧法兰型式配合选用，碳钢 4″，300#，与高压侧法兰型式配合选用，碳钢 |
选用 | ||
负压侧部件 材料 |
22 | 316L SST 传感器隔离膜片 316 SST 流程法兰、泄放阀、选用接头 氟碳橡胶 接液“O”形密封圈 灌充液 硅油 | ||||||||
23 | 哈氏合金材料 传感器隔离膜片 316 SST 流程法兰、泄放阀、选用接头 氟碳橡胶 接液“O”形密封圈 | |||||||||
24 | 蒙乃尔合金材料 传感器隔离膜片 316 SST 流程法兰、泄放阀、选用接头 橡胶 接液“O”形密封圈 | |||||||||
负压侧流程法兰 接头型式 | 0 | 1/4-18 NPT 内螺纹 | ||||||||
T |
1/2-14 NPT 内螺纹 | |||||||||
高压侧接液 法兰灌充液 |
C |
DC704 硅油 |
灌充液技术性能见表 6 |
选用 | ||||||
D |
DC200 | |||||||||
H |
惰性油 | |||||||||
显示器件型式 |
M7 |
LCD（液晶）显示，可设置循环或固定显示压力、温度、电流、百分 比与测量工程量单位等多种模式。 |
选用 | |||||||
M32 | LED 数字显示，可按需设定（ 4~20mA 回路增加压降≤ 3V） | |||||||||
防爆型式 |
d | Ex d Ⅱ CT6 Gb ( 隔爆型 ) |
选用 | |||||||
i | Ex ia Ⅱ CT4 ／ T5 ／ T6 Ga ( 本安型 ) | |||||||||
抗电源干扰型式 （本安防爆型不能用） | k | 安装内置式电源隔离模块 |
选用 | |||||||
w | 带现场安装式电源隔离器配件，用户可按需自行安装 | |||||||||
引压接头 |
C12 |
一端为 1/2-14NPT 螺纹，另一端为外径 14mm, 内径 6mm 连接管用于与其它管道焊接，两端为可 拆卸式螺纹连接。 | ||||||||
