产品描述

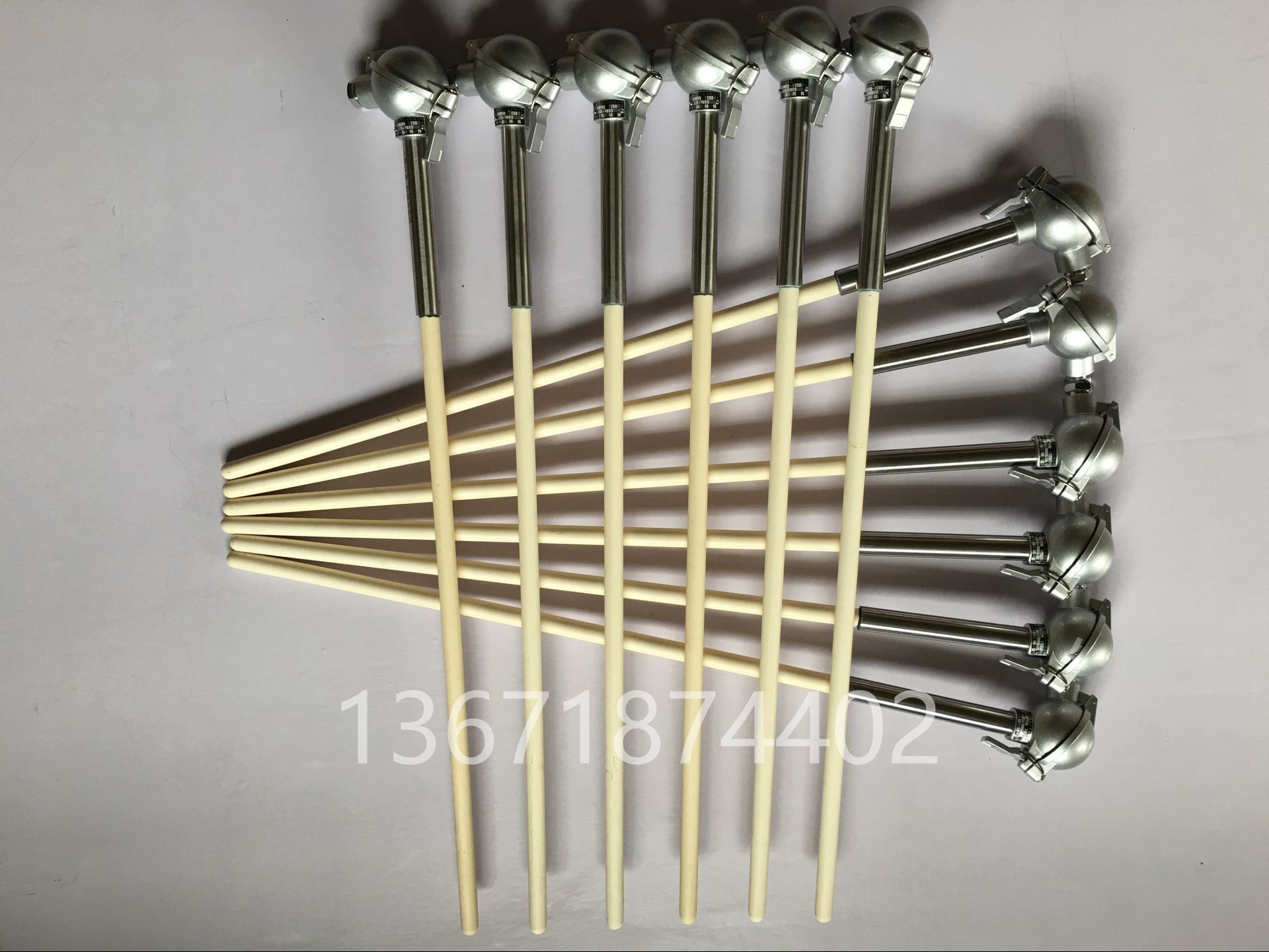

钨铼热电偶是耐高温热电偶，它具有温度一电势线性关系好，热稳定性可靠，价格便宜等优点。与显示仪表配套，可直接测量液体、蒸汽和气体介质等的温度。它可以部分替代铂铑热电偶作为高新冶金工业、高温电子热电系统结构工程及空间运载工具，核反应堆的超高温测量工具。
钨铼热电偶热电势对温度的关系符合ZBN05003—88分度表，等同 ASTME696—84标准。钨铼热电偶外保护管选用特纯刚玉管、再结晶碳化硅管、钼管或钽管，管内填充高温绝缘材料，抽真空后再冷端密封，确保管内无残氧，该产品适用于真空、还原及惰性气体中使用，在氧化气氛中使用寿命较短。
钨铼热电偶使用环境空气温度为20士15℃，相对湿度不大于 85％
热电极与外保护管之间绝缘电阻应大于100MΩ.m
钨铼热电偶的外保护管选用
（1）特纯刚玉管（Al2O3）可在1600℃以下的氧化气氛中使用
（2）再结晶碳化硅管（Sic）可在1600℃以下的氧化气氛中使用
（3）钼管（Mo ）在2300 C以下真空中使用（协议供货）
（4）钽管（Ta）在2300C以下真空中使用（协议供货）
钨铼热电偶主要技术指标
| 产品名称 | 产品型号 | 分度号 | ASTM分度号 | 测温范围℃ | 允差 | 使用气氛 |
钨铼热电偶 | WRW-1700型 | WRe3/25 | D | 0～1650 | ±0.5%∣t∣ | 真空、还原及惰性气体 |
WRe5/26 | C | 0～1650 | ±0.5%∣t∣ | |||
钨铼热电偶 | WRW-2000型 | WRe3/25 | D | 0～2000 | ±0.5%∣t∣ | 真空、还原及惰性气体 |
WRe5/26 | C | 0～2000 | ±0.5%∣t∣ | |||
钨铼热电偶 | WRW-2300型 | WRe3/25 | D | 0～2300 | ±0.5%∣t∣ | 真空、还原及惰性气体 |
WRe5/26 | C | 0～2300 | ±0.5%∣t∣ |
钨铼热电偶产品规格
| 产品型号 | 结构 | 保护管直径(mm) | 保护管材质 | ||||
外 | 中 | 内 | 外 | 中 | 内 | ||
WRW-1700型 | 双层管 | 8-16 | 4-6 | 特纯刚玉管 | 特纯刚玉芯 | ||
三层管 | 25 | 16 | 6 | 特纯刚玉管 | 特纯刚玉管 | 特纯刚玉芯 | |
三层管 | 30 | 16 | 6 | 再结晶碳化硅管 | 特纯刚玉管 | 特纯刚玉芯 | |
WRW-2000型 | 双层管 | 4-8 | 2-4 | 钼管 | 特纯刚玉芯 | ||
WRW-2300型 | 双层管 | 6-8 | 2-4 | 钼管、钨管、钽管 | 特纯刚玉芯 | ||
1) 热电偶 I 级按协议订货；
