隔膜压力表和膜片压力表的区别

　　1、工作原理

　　隔膜压力表：隔膜压力表在进行压力测量时，测量介质会直接作用在隔离膜片上，并产生垂直于膜片并向上的压力，使得膜片产生形变，形变挤占空间并促使弹簧管内的灌充液将介质压力传递给弹簧管，使弹簧管末端产生弹性形变，借助连杆机构带动机芯齿轮轴转动，使指针在刻度盘上指示出被测压力值。

膜片压力表：在压力作用下，被测量工作介质直接作用在弹性膜片上，膜片向上（测量正压）或者向下（测量负压）产生弹性形变，借助固定在膜片中心的连杆机构带动机芯齿轮轴旋转，从而使指针在刻度盘上指示出被测压力值。

　　2、弹性元件

　　隔膜压力表：弹性元件为弹簧管，膜片只是起隔离作用。

　　膜片压力表：膜片压力表的弹性元件为波纹膜片。被测量压力作用在膜片上，膜片产生向上（或者向下）弹性形变，通过焊接在膜片上的连杆机构指示压力值。

　　3、精度等级

　　隔膜压力表：一般精度等级为1、6级。

　　膜片压力表：精度等级为2、5级。

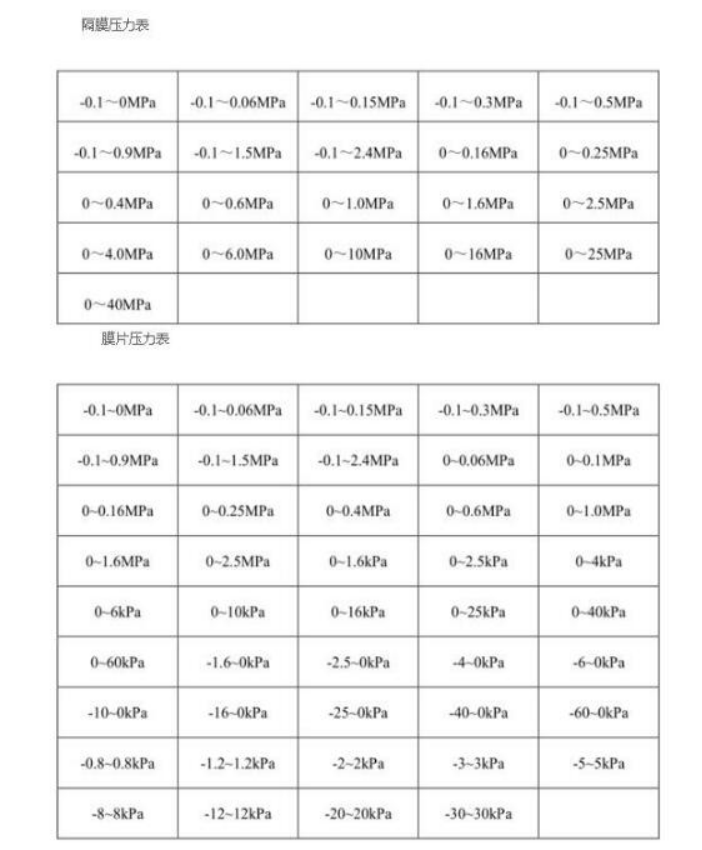

4、测量范围

隔膜压力表

　　隔膜压力由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。隔膜压力表与设备连接方式主要有螺纹连接和法兰连接及卫生卡箍式等。表适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及须***避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合。

膜片压力表

　　膜片压力表适用于测量无爆炸危险、不结晶、不凝固、有较高粘度，但对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。
