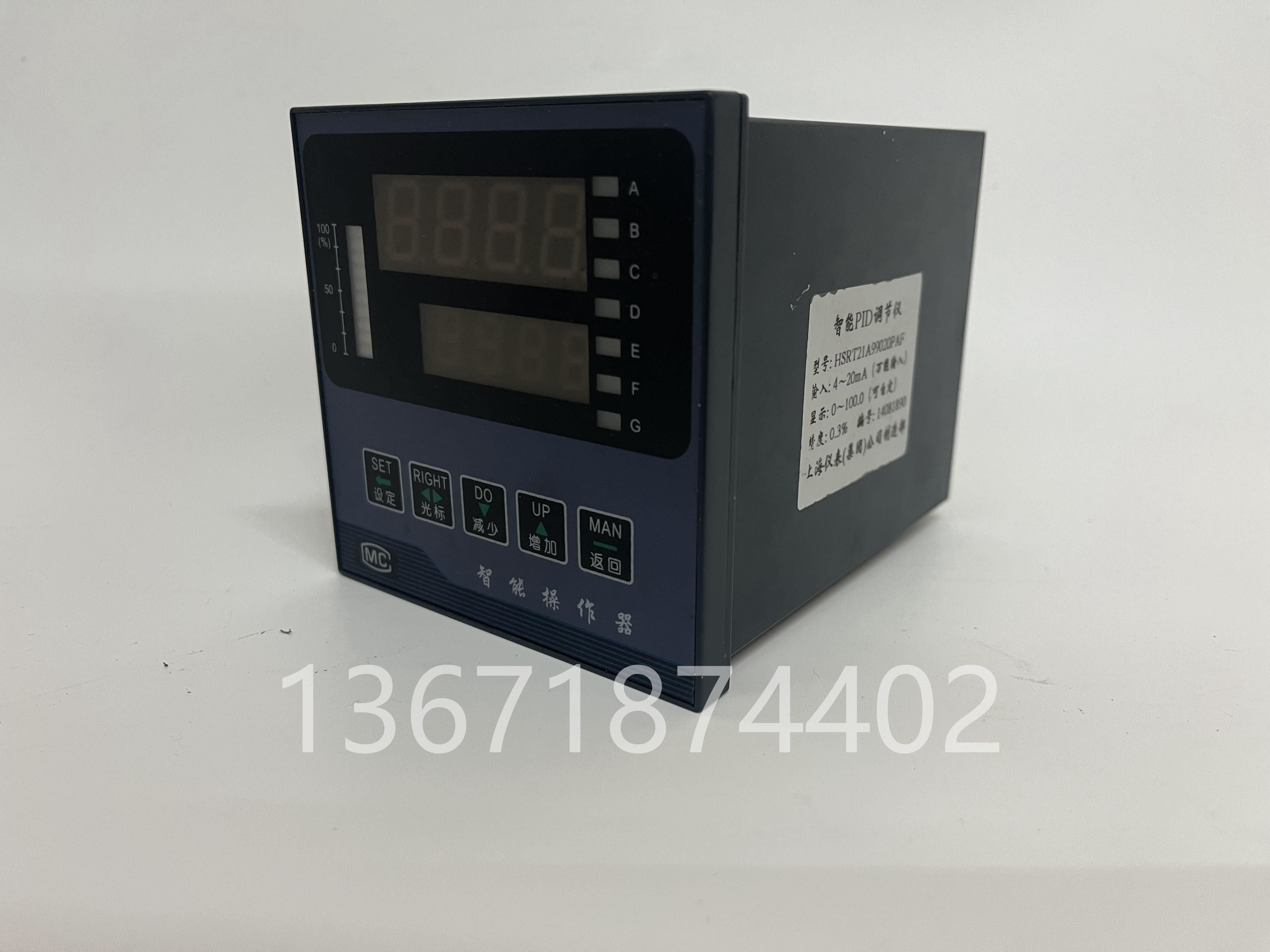

双屏单光柱

上屏：测量时显示输入信号；设定时显示设定参数的提示符。

下屏：测量时显示给定值或测量值与设定值的运算结果、过程量模拟输出或输入过程量的%、控制量或跟踪量的%，显示方式用▲键选择；手动状态时显示控制量或跟踪量的%，设定状态时显示设定参数。

光柱：显示控制量的%。

单屏双光柱

单屏：测量时显示输入测量信号、控制量或跟踪量的%、给定值，显示方式用▲键选择；设定时交替显示设定参数的提示符及设定参数。

光柱1：以百分比形式显示主输入的测量信号。

光柱2：以百分比形式显示给定值或控制量的%或阀位反馈量的%（三种显示方式订货时注明）。

单屏三光柱

单屏：同单屏双光柱指示内容。

光柱1：以百分比形式显示主输入的测量信号。

光柱2：以百分比形式显示给定值。

设计序列

3

3000系列仪表

显示方式

1
2
3
4
5
6
7
8
9

单屏显示
双屏显示
单屏 单光柱
单屏 双光柱
双屏 单光柱
双屏 双光柱
单屏 三光柱
三屏显示
开方方式显示信号切除（订货请注明）

输入方式

0
1
2
3
4

5

6

频率输入（0～10KHz）
配热电偶（E、K、S、B、J、T、R、N）
配热电阻（Pt100、Cu50、Cu100、BA1、BA2、G）
配直流电流（0～10mA、4～20mA）
配直流电压（0～5V、1-5V、0～20mV、0～75mV、0～200mV）
配用远传压力电阻值及线性电阻值（0～400Ω）
配用1～5全部类型，用户可随时改变输入类型其中任何一种

控 制 输 出 及 调 节 方 式

连续 PID 方 式

1
2
3
4
5
6
7

PID4～20mA输出（反作用）
PID0～10mA输出（反作用）
PID0～5V输出（反作用）
PID1～5V输出（反作用）
PID0～10V输出（反作用）
正作用（1～5其中一种，订货注明）
1～6其中一种 继电器（订货注明继电器的种类和数量）

断 续 PID 方 式

1

2
3
4
5
6

7

  内置可控硅（双向41A、2KW以内）输出
  内置可控硅（双向41A、2KW以内）输出（可加2或3个继电器，订货注明）
  外接可控硅（单硅或双硅）
  外接可控硅（单硅或双硅）（可加2或3个继电器，订货注明）

  采用三相对零插补法可控硅触发（触发电流达500mA以上
  三相过零可控硅触发加1或2个继电器（订货注明）
  SSR固态继电器输出（12V）加2个继电器报警（用户提供SSR技术参数）

附加功能（注）

0
1
2
3
4
5
6
7
8
9

无附加功能
有输出上限、下限控制范围
有开机手动功能
EM1功能
EM2功能
SB功能
自整定功能
8组PID参数选择
比值控制：SP=A×外给定 B
阀位反馈显示及跟踪控制（默认输入4-20mA或订货说明）

变送输出

A
B
C
D
E
F
G

无变送输出
变送输出
0～10mA变送输出
4～20mA变送输出
0～5V变送输出
1～5V特殊信号变送输出
反馈输出（默认输入4-20mA或订货说明）

定时功能

S

缺省为无定时功能
带定时功能

供外24V 直流电源

P

缺省为无24V直流电源输出
带24V直流电源输出（可做二线制变送器电源）

通讯接口

T

缺省为不带通讯接口带RS485或RS232通讯接口

供电电源

K
W

缺省为220V.AC
开关电源85～260VAC
开关电源18～36VDC或18～36VAC
